مقدمه: ضرورت و اهمیت تابلو پروژه ساختمانی در کارگاه‌های عمرانی

در فرآیند اجرای هر پروژه عمرانی، معماری، تخریب، بازسازی یا نوسازی، کارگاه ساختمانی اولین ویترین رسمی تعامل میان سازندگان، دستگاه نظارت، کارفرما و عموم شهروندان است. پیش از آنکه خاک‌برداری شروع شود، اسکلت بنا برپا گردد یا نخستین آجر چیده شود، قانون و مقررات ملی ساختمان الزام مشخصی را پیش روی مجریان قرار داده‌اند: نصب تابلوی مشخصات و شناسنامه فنی کارگاه ساختمانی.

تابلوی کارگاهی صرفاً یک سازه ساده فلزی یا قطعه‌ای بنر کشیده‌شده روی چارچوب چوبی نیست؛ این تابلو یک سند حقوقی، مهندسی و نظارتی زنده در فضای شهری است. تابلوهای مشخصات پروژه (مانند نمونه زرد‌رنگ ریلی/نرده‌ای که برای پروژه‌های نوسازی مدارس، سازمان‌های دولتی، انبوه‌سازی و ساخت‌وسازهای خیّرساز ساخته می‌شوند) بیانگر هویت حقوقی، مسئولیت قانونی، ضوابط ایمنی و مشخصات کلیدی کارگاه هستند.

در این مقاله تحلیلی و تخصصی به تشریح همه‌جانبه مشخصات فنی، مواد مصرفی (متریال)، شیوه‌های طراحی و ساخت، الزامات مبحث دوازدهم مقررات ملی ساختمان، ضوابط شهرداری‌ها و سازمان‌های نظارتی، فرآیند چاپ و شبرنگ‌کاری، محاسبات مقاومت باد و سازه نگهدارنده، و همچنین راهکارهای نگهداری این سازه‌ها در طول عمر اجرای پروژه می‌پردازیم.

---

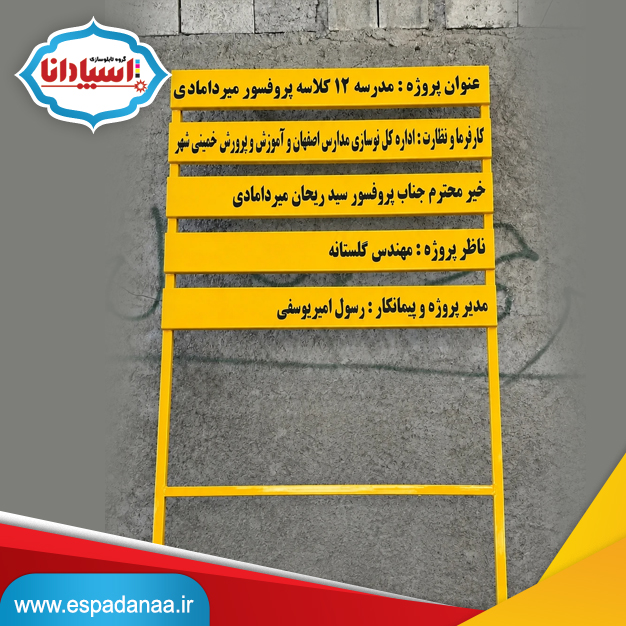

بخش اول: بررسی نمونه تخصصی تابلو پروژه (تابلو چند‌تکه‌ی بازویی/ریکی)

همان‌طور که در نمونه‌های متداول سازه‌های استاندارد نوسازی مدارس، شهرداری‌ها و شرکت‌های عمرانی بزرگ مشاهده می‌شود، طراحی تابلو به صورت تک‌ورق صلب انجام نشده، بلکه ساختاری متشکل از باکس‌های افقی مجزا با فواصل مهندسی‌شده بر روی یک استراکچر پایه (قوطی آهنی) دارد:

1. طراحی مدولار (چندتکه/اسلاید):

   • سطر اول: عنوان پروژه (مانند: مدرسه ۱۲ کلاسه پروفسور میردامادی)
   • سطر دوم: کارفرما و دستگاه نظارت (اداره کل نوسازی مدارس استان و مدیریت آموزش و پرورش منطقه)
   • سطر سوم: نام بانی یا خیّر محترم
   • سطر چهارم: ناظر پروژه / مهندسین مشاور
   • سطر پنجم: مدیر پروژه و پیمانکار مجری
   • سطوح پایینی: محل درج شماره پروانه، متراژ، تاریخ شروع و پایان پیش‌بینی‌شده.

2. مزیت فرم شکاف‌دار (لوور یا بادگیر):

   • یکی از نقاط شکست تابلوهای کارگاهی یکپارچه در ابعاد بزرگ، اثر باد و بارهای جانبی (Wind Load) است. هنگام وزش بادهای شدید فصلی، سطح بادگیر پیوسته مانند بادبان کشتی عمل کرده و سازه را واژگون می‌کند.
   • فاصله هوایی میان باکس‌های افقی، اجازه عبور جریان هوا را می‌دهد؛ در نتیجه، ضریب مقاومت فشاری سازه در برابر باد تا ۵۰ درصد افزایش یافته و بار دینامیکی وارد بر لنگرگاه و پایه‌ها به شکل چشمگیری افت می‌کند.

3. خوانایی و انتخاب رنگ زرد هشداردهنده (Safety Yellow):

   • بر اساس استانداردهای HSE، رنگ زرد کارگاهی بیشترین میزان جذب فوتونی و دید محیطی را در شرایط غبارآلود کارگاه، هوای مه گرفته و شب‌هنگام ایجاد می‌کند.
   • کنتراست بالای پس‌زمینه زرد فسفری/ترافیکی با نوشته‌های مشکی مات یا براق، زاویه دید و فاصله خوانایی (Legibility Distance) را حتی از فواصل دورتر از ۳۰ متری در سواره‌رو کاملاً خوانا نگه می‌دارد.

---

بخش دوم: الزامات قانونی و مقررات ملی ساختمان در حوزه تابلوی کارگاه

۱. مبحث دوازدهم مقررات ملی ساختمان (ایمنی و حفاظت کار در حین اجرا)

بر پایه بندهای تصریح‌شده در مبحث ۱۲، کارفرما و مجری ذی‌صلاح موظف هستند تا تابلوی مشخصات عمومی پروژه را از ابتدای تجهیز کارگاه تا اتمام عملیات ساختمانی و تحویل موقت در محلی نصب کنند که:

• به آسانی از معبر عمومی مجاور قابل رؤیت و خواندن باشد.
• مانع دید تردد وسایل نقلیه یا مزاحم تردد پیاده‌روها نباشد.
• خطر سقوط بر سر عابران یا پرسنل نداشته باشد.

۲. اطلاعات اجباری مندرج در شناسنامه کارگاه

طبق بخشنامه‌های وزارت راه و شهرسازی و نظام مهندسی، موارد زیر باید روی تابلو درج شوند:

• شماره و تاریخ صدور پروانه ساختمانی: کد ثبت‌شده در سامانه شهرسازی.
• پلاک ثبتی و نشانی ملک: ثبت موقعیت ثبتی دقیق.
• نام صاحب‌کار یا کارفرما: شخص حقیقی یا حقوقی سرمایه‌گذار.
• طراحان حقیقی یا حقوقی: شامل طراح معماری، سازه، تأسیسات مکانیکی و برقی.
• مجری صاحب صلاحیت (پیمانکار عمومی): کد نظام مهندسی و اطلاعات تماس شرکت مجری.
• مهندس ناظر هماهنگ‌کننده و ناظران تخصصی: نام و شماره ثبت نظام مهندسی ناظران.
• نوع اسکلت و مشخصات فنی کلی: تعداد طبقات، زیربنای کل و مساحت زمین.
• تاریخ آغاز پروژه و مدت زمان پیش‌بینی‌شده برای بهره‌برداری.

۳. جنبه‌های حقوقی و کیفری وجود تابلو در سوانح ساختمانی

اگر حادثه‌ای در محدوده کارگاه اتفاق بیفتد (ریزش گود، سقوط مصالح یا آسیب به اشخاص ثالث)، ارزیابی بازرسان وزارت کار و کارشناسان رسمی دادگستری مستقیماً معطوف به تابلوی کارگاه خواهد شد. حضور شفاف نام مجری ذی‌صلاح و ناظر روی تابلو، مرجع مستقیم مشخص‌کردن حوزه مسئولیت مدنی و کیفری طرفین است. علاوه بر این، در زمان صدور عدم خلاف، تمدید پروانه یا بیمه مسئولیت کارگاهی، بازرسان بیمه به وجود تابلوی معتبر استناد می‌کنند.

---

بخش سوم: متریال‌شناسی و شیوه‌های ساخت تابلوی پروژه‌های عمرانی

تابلوهای ساختمانی در کارگاه‌های گوناگون برحسب طول عمر پروژه، شرایط آب‌وهوایی، بودجه مالی و شأن کارفرما به شیوه‌های متفاوتی اجرا می‌شوند:

[انواع تابلوی کارگاهی]
 ├── ۱. فلزی سنتی (ورق آهن روغنی/گالوانیزه + قوطی‌کشی + رنگ کوره‌ای)
 ├── ۲. کامپوزیت آلومینیومی (پنل ACP + استراکچر سبک آهن)
 ├── ۳. بنری / فلکسی با کلاف اسپیس‌فریم یا لوله‌بست
 └── ۴. تابلوهای مدرن نوری / لایت‌باکس ضدآب کارگاهی

۱. سازه فلزی با باکس‌های خم‌کاری‌شده ورق (نمونه تصویر)

• زیرسازی (استراکچر): استفاده از پروفیل‌های قوطی آهن (معمولاً سایزهای $40\times 40$ میلی‌متر، $40\times 60$ یا $40\times 80$ میلی‌متر با ضخامت ۲ تا ۲.۵ میلی‌متر) جهت تشکیل پایه‌ها و مهاربندهای پایداری.
• باکس‌های پلاک: استفاده از ورق روغنی یا گالوانیزه ۱ تا ۱.۲۵ میلی‌متر با خم‌کاری جعبه‌ای (Box Bending) با لبه‌های ۲ تا ۴ سانتی‌متر. این لبه‌ها علاوه بر حذف برندگی لبه‌های ورق، سختی خمشی صفحه را بالا می‌برند و از مواج‌شدن فلز در اثر حرارت آفتاب جلوگیری می‌کنند.
• پوشش رنگ: شستشوی چربی‌گیر، اسیدشویی و اجرای رنگ پودری الکترواستاتیک (کوره‌ای) با ضخامت فیلم حداقل ۷۰ تا ۹۰ میکرون. رنگ کوره استاتیک مقاومت فوق‌العاده‌ای در برابر تابش شدید فرابنفش (UV)، خط و خش مصالح کارگاهی و باران‌های اسیدی دارد.
• نوشتار: استفاده از برش روزرنگ و شبرنگ‌های پلیمری ۷ ساله یا رنگ‌آمیزی با شابلون و رنگ پلی‌اورتان.

۲. تابلوی کامپوزیت آلومینیوم (Aluminum Composite Panel)

• مشخصات متریال: ورق‌های کامپوزیت با ضخامت پوسته آلومینیوم ۰.۳ یا ۰.۵ میلی‌متر با هسته پلی‌اتیلن نسوز و پوشش رزین PVDF.
• مزایا: وزن پایین، بی‌نیازی از نقاشی، مقاومت کامل در برابر زنگ‌زدگی، سرعت عمل بالا در برش لیزری یا شیارزدن با CNC.
• کاربرد: پروژه‌های اداری، برج‌های مسکونی لوکس و مراکز تجاری که نیاز به تصویر سازمانی شیک دارند.

۳. تابلوی بنر و فلکسی فیس با فریم اسپیس‌فریم

• مشخصات: چاپ بنر کره‌ای ۱۳ تا ۱۸ انس یا فلکسی روکش‌دار کشیده‌شده روی داربست یا سازه خرپایی اسپیس‌فریم.
• مزایا: هزینه اولیه اقتصادی، زمان تحویل بسیار فوری (کمتر از چند ساعت).
• معایب: عمر کوتاه، پارگی سریع در طوفان‌های کارگاهی، افت کیفیت چاپ و کدرشدن در برابر نور آفتاب پس از چند ماه.

---

بخش چهارم: مراحل گام‌به‌گام طراحی و اجرای یک تابلوی کارگاهی صنعتی

۱. دریافت اطلاعات و تدوین تایپوگرافی
       │
       ▼
۲. طراحی CAD و چیدمان استاندارد خطوط
       │
       ▼
۳. جوشکاری، برش لیزر و خم‌کاری ورق
       │
       ▼
۴. پاشش رنگ الکترواستاتیک و پخت کوره
       │
       ▼
۵. کاترپلاتر، شبرنگ‌کاری و سلفون‌کشی
       │
       ▼
۶. انتقال، کاشت پایه و بتن‌ریزی فونداسیون

گام اول: طراحی و تایپوگرافی مهندسی

در فاز طراحی باید سلسله‌مراتب بصری (Visual Hierarchy) به دقت تنظیم گردد:

1. نام پروژه دارای بزرگترین فونت با قلم خوانا و بدون سریف یا خوشنویسی خوانا (مانند تیتر، یکان، کلمه یا ایران‌سنس) باشد.
2. نسبت طلایی میان فاصله سطرها، حاشیه امن از لبه باکس‌ها (Safe Margins) و تراز نوشتار رعایت شود.
3. لوگوی رسمی ارگان‌ها (مانند سازمان نوسازی، وزارت راه، لوگوی پیمانکار یا خیّر) در بخش‌های متوازن قرار گیرند.

گام دوم: برش و شکل‌دهی فلزات

• ورق‌ها ابتدا با دستگاه گیوتین صنعتی یا برش لیزر CNC با تلرانس خطای زیر ۰.۵ میلی‌متر بریده می‌شوند.
• سپس در دستگاه پرس برک (Press Brake) در زاویه ۹۰ درجه فرم باکس می‌گیرند.
• فریم پایه‌ها با جوشکاری میگ/مگ (CO2) مونتاژ می‌گردد تا پیوستگی و استحکام سازه تضمین شود.

گام سوم: پوشش محافظتی و رنگ

• کلیه سطوح آهنی سنگ‌زنی و پلیسه‌گیری می‌شوند.
• در کوره پیش‌گرم، چربی‌زدایی صورت می‌گیرد.
• پاشش یکنواخت رنگ پودری الکترواستاتیک زرد در کابین پاشش انجام شده و سپس قطعات به مدت ۱۵ الی ۲۰ دقیقه در دمای ۱۸۰ تا ۲۰۰ درجه سانتی‌گراد پخته می‌شوند.

گام چهارم: اجرای متون و گرافیک محیطی

• نوشته‌ها توسط دستگاه کاترپلاتر عریض بر روی شبرنگ‌های گرید مهندسی (مانند برندهای Kiwalite، Avery یا 3M) یا روزرنگ‌های ضخیم پلیمری برش می‌خورند.
• فرآیند پوست‌کنی (Weeding) انجام شده و با استفاده از کاغذ ترانسفر روی باکس‌ها چسبانده و هواگیری می‌شوند.
• اجرای یک لایه پوشش محافظ سلفون یووی (UV Clear Coat) روی متون، ماندگاری چسب را در برابر آفتاب تابستان تضمین می‌کند.

---

بخش پنجم: محاسبات ایستایی، فونداسیون و مقابله با نیروی باد

تابلوهای کارگاهی در فضاهای باز، بادگیر و غالباً در حاشیه خیابان‌ها مستقر هستند؛ بنابراین خطر واژگونی آنها تهدید جانی جدی محسوب می‌شود.

۱. محاسبه فشار باد روی تابلو

فشار استاتیکی ناشی از باد بر اساس استاندارد بارگذاری سازه‌ها (مبحث ششم مقررات ملی ساختمان) از رابطه زیر تخمین زده می‌شود:

q=12ρV2q = \frac{1}{2} \rho V^2q=21​ρV2

که در آن:

• $q$: فشار دینامیکی باد (N/m2N/m^2N/m2)
• $\rho$: چگالی هوا (تقریباً 1.225 kg/m31.225\ kg/m^31.225 kg/m3)
• $V$: سرعت تندباد طراحی کارگاه برحسب متر بر ثانیه ($m/s$)

نیروی کل باد وارد بر صفحه تابلو برابر است با:

F=q×Cd×AnetF = q \times C_d \times A_{net}F=q×Cd​×Anet​

• CdC_dCd​: ضریب درگ سازه (برای صفحات مسطح بین ۱.۲ تا ۱.۴).
• AnetA_{net}Anet​: مساحت خالص مقطع بادگیر.

در تابلوهای ریلی/کرکره‌ای، به دلیل فاصله خالی بین صفحات، AnetA_{net}Anet​ به اندازه ۲۰ الی ۴۰ درصد کاهش می‌یابد؛ این کاهش سطح مستقیماً لنگر واژگونی (MoverturningM_{overturning}Moverturning​) وارد بر پایه‌های تابلو را کاهش می‌دهد.

۲. مهاربندی و فونداسیون تابلو

برای نصب مطمئن تابلوی کارگاهی، سه شیوه استاندارد وجود دارد:

1. کاشت در زمین و بتن‌ریزی درجا (In-situ Concrete): حفر چاهک‌هایی به عمق ۵۰ تا ۸۰ سانتی‌متر، استقرار پایه‌های تابلو، شاقول‌کردن و پر کردن با بتن عیار ۲۵۰.
2. بیس‌پلیت و رول‌بولت روی بتن مگر یا فونداسیون پیش‌ساخته: استفاده از صفحه ستون‌های فلزی با ضخامت ۸ تا ۱۰ میلی‌متر و مهار با ۴ عدد انکربولت یا رول‌بولت مکانیکی (سایز ۱۲ یا ۱۶) به یک بلوک سنگین بتنی پیش‌ساخته (نیوجرسی یا فونداسیون بلوکی).
3. مهاربندی مفصلی به دیوار یا داربست کارگاه: جوشکاری و تسمه‌کشی دستک‌های شیب‌دار (استرات یا خرپا) به سازه اسکلت اصلی، حصار کارگاهی (فنس کارگاه) یا دیوارهای صلب پشت تابلو.

---

بخش ششم: جدول مقایسه فنی انواع ساختارهای تابلوی پروژه ساختمانی

---

بخش هفتم: راهنمای نگهداری، ایمنی و بهره‌برداری در کارگاه‌های عمرانی

حتی باکیفیت‌ترین تابلوها نیز در محیط‌های خشن عمرانی در معرض آسیب هستند. رعایت نکات زیر ماندگاری تابلو را تضمین می‌کند:

1. فاصله ایمن از مسیر تردد ماشین‌آلات سنگین:

   • هرگز تابلو را در شعاع گردش کامیون‌های حمل خاک، میکسرها، جرثقیل‌های کارگاهی و درب اصلی ورود تریلرها نصب نکنید.
   • حداقل فاصله ایمن ۲ تا ۳ متری از لبه سواره‌رو کارگاهی باید حفظ شود تا از ضربه سپر یا گل‌ولای لاستیک در امان بماند.

2. نورپردازی شبانه تابلو (Night Visibility):

   • برای افزایش ضریب ایمنی معبر در شب و جلب توجه به وجود کارگاه، نصب یک پروژکتور LED کم‌مصرف ۵۰ یا ۱۰۰ وات با زاویه تابش ۳۰ تا ۴۵ درجه بالای تابلو پیشنهاد می‌شود.
   • اتصال این نور به فتوسل باعث خودکارسازی روشن‌شدن آن پس از غروب آفتاب می‌گردد.

3. آب‌بندی و زنگ‌زدایی دوره‌ای:

   • انتهای باز قوطی‌های آهنی پایه باید با کپ‌های فلزی یا درپوش‌های لاستیکی کاملاً بسته و جوش شود تا آب باران به داخل لوله نفوذ نکرده و باعث پوسیدگی از درون نشود.
   • در صورت پریدگی موضعی رنگ در اثر برخورد ابزار، لکه‌گیری سریع با اسپری زینک غنی‌شده یا رنگ پلی‌اورتان هم‌کد الزامی است.

4. مدیریت تغییرات سازمانی:

   • اگر در میانه اجرای طرح، ناظر پروژه، سرپرست کارگاه یا پیمانکار جزئی تغییر کند، یکی از محاسن تابلوهای ریلی/چندتکه این است که نیازی به تعویض کل تابلو نیست؛ صرفاً با بازکردن پیچ‌های باکس مورد نظر و جایگزینی آن با باکس جدید یا تعویض برچسب همان ردیف، مشخصات تابلو در کمتر از چند ساعت به‌روزرسانی می‌شود.

---

جمع‌بندی و نتیجه‌گیری

تابلوی کارگاه ساختمانی، فراتر از الزامی اداری و بوروکراتیک، نخستین نماد احترام سازندگان به نظم شهری، قانون، ایمنی عمومی و اصول مهندسی است. انتخابی اصولی مانند تابلوی ورق‌های خم‌خورده زرد ریلی نه‌تنها چهره‌ای رسمی و مطمئن به پروژه می‌بخشد، بلکه با مقاومت در برابر شرایط سخت اقلیمی، بادهای سهمگین و سایش‌های فیزیکی، هزینه‌های بازسازی مکرر را حذف می‌کند. اجرای اصولی این تابلوها با زیرسازی استاندارد، رنگ کوره‌ای مقاوم و چیدمان گرافیکی دقیق، تضمین‌کننده نظم، شفافیت و ایمنی کارگاه تا روز گشایش و بهره‌برداری کامل بنا خواهد بود.
